装置特点
• 研磨过程全自动控制
• 工艺过程平稳运行
• 采用触摸屏，操作方便
• 有限元分析设计，受力均匀，结构稳定
• 自主操作系统，操作简单，易学易懂
• 自润滑系统，自动给油，长期免维护
• 丰富选配，适用多种材料加工模式

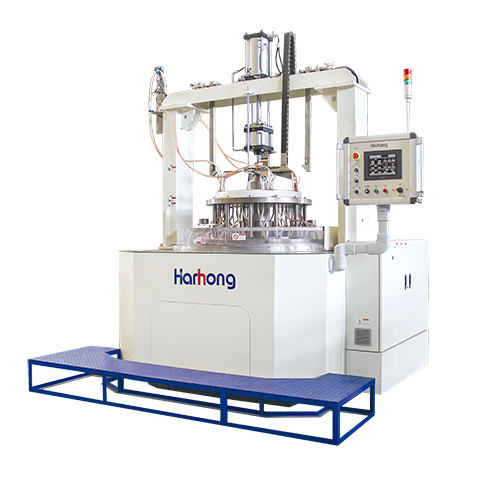

| 型号 HDL/HDP-22B | |||
| 设备尺寸 | W3800×D3300×H3600mm | ||
| 设备重量 | 约11000kg | ||
| 加工能力 | 直径（或对角线尺寸） | Ø25~480mm | |
| 厚度 | 0.3（MAX Ø200）~45mm | ||
| 支持系统 | 电源 | 容量 | MAX 28kW |
| 电流 | MAX 74A | ||
| 电压 | AC 三相380V | ||
| 频率 | 50Hz | ||
| 压缩空气 | 供给压力 | 0.6 MPa 以上 | |
| 使用量 | 0.075 m3/min | ||
| 借口管外径 | Ø12 | ||
| 定盘 | 主马达 | 15kW(3 电机)，11kW+7.5kW(4 电机) | |
| 上定盘转速 | 约为下定盘转速的1/3（3 电机）, 2~46rpm（4 电机） | ||
| 下定盘转速 | 2~54rpm | ||
| 太阳轮 | 尺寸 | 分度圆直径420mm | |
| 转数 | 1~25rpm | ||
| 外齿轮 | 尺寸 | 分度圆直径1524 | |
| 转数 | 1~21rpm | ||
| 外齿轮升降 | 行程 | 50m | |
| 转数 | 1 ～ 14rpm | ||
| 游星轮/ 载体 | 尺寸 | 齿数Z=184, 模数 M=3，直径552mm | |
| 数量 | 5 | ||
| 自润滑系统 | 齿轮加油泵 | 0.7L | |
| 轴承加油泵 | 0.7L | ||
| 研磨/ 抛光液系统 | 容量 | 70L | |
